В современной волоконно-оптической инфраструктуре обеспечение стабильности сигнала является критически важной задачей. Проектировщики, инженеры и монтажники сетей часто сталкиваются с ситуацией, когда оптический сигнал, поступающий на приёмник, оказывается слишком мощным. Это происходит на коротких линиях связи, при использовании усилителей или при тестировании оборудования в лабораторных условиях. Именно для точного и контролируемого снижения мощности оптического сигнала без искажения его формы и применяется устройство, известное как цифровой аттенюатор.
Что такое цифровой оптический аттенюатор и зачем он нужен
Аттенюатор — это устройство, которое преднамеренно и точно ослабляет силу оптического сигнала. Его основная функция заключается в уменьшении амплитуды или мощности сигнала, при этом он не должен вносить значительных искажений в его форму. На первый взгляд, задача ослабить сигнал может показаться парадоксальной в мире телекоммуникаций, где главной целью является обеспечение максимальной мощности на приёмнике. Однако перегрузка фотоприёмника слишком сильным сигналом приводит к ошибкам, нестабильности связи и даже к выходу дорогостоящего оборудования из строя. Аттенюатор позволяет адаптировать уровень сигнала к оптимальному рабочему диапазону приёмного устройства.
Цифровые аттенюаторы являются более совершенной разновидностью этих приборов. В отличие от пассивных или механически регулируемых моделей, они позволяют устанавливать точное значение затухания с шагом в доли децибела посредством электронного управления. Это достигается за счёт использования интегральных схем и передовых технологий, обеспечивающих высокую точность и повторяемость результатов. Такие устройства незаменимы при проведении точных калибровочных работ, тестировании чувствительности приёмников и моделировании различных сценариев в оптической сети.
Принцип работы основан на внесении в оптический тракт элементов, которые поглощают или отклоняют часть световой энергии. Современные цифровые аттенюаторы используют различные методы, такие как управляемые воздушные зазоры, микромеханические системы (MEMS), специальные поглощающие фильтры или легированные световоды. Ключевым преимуществом цифровых моделей является возможность быстрого переключения между предустановленными уровнями ослабления, что критически важно для автоматизированных систем тестирования и проверки динамического диапазона сетевого оборудования.
Практическое применение: моделирование потерь и тестирование сети
Основная сфера применения цифрового оптического аттенюатора — это лабораторные и полевые испытания волоконно-оптических линий связи (ВОЛС). При проектировании любой оптической сети рассчитывается оптический бюджет — разница между мощностью передатчика и чувствительностью приёмника с учётом всех планируемых потерь в кабеле, соединениях и разъёмах. Цифровой аттенюатор позволяет на практике смоделировать эти расчётные потери, не прокладывая километры кабеля.

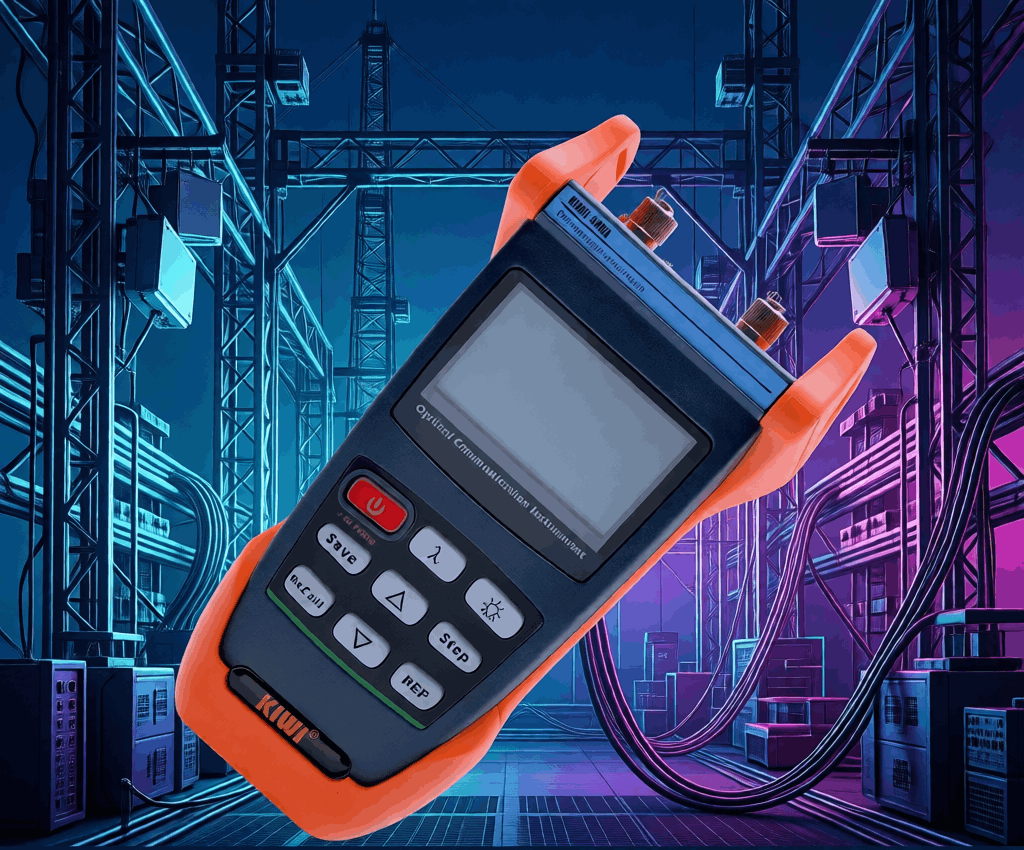

Цифровой оптический аттенюатор KIWI-4900-60
Процесс моделирования потерь с помощью прибора, такого как цифровой аттенюатор KIWI-4900, выглядит следующим образом. Для начала между передатчиком и приёмником включается аттенюатор, установленный на нулевое значение. Измеряется исходный уровень мощности сигнала. Затем, основываясь на расчётах оптического бюджета для конкретной линии (учитывающих длину кабеля, количество сварных соединений и коннекторов), в тракт поэтапно вносится рассчитанное затухание. Инженер постепенно увеличивает значение на аттенюаторе, одновременно контролируя качество сигнала и уровень ошибок на приёмнике. Это позволяет определить точный запас сети и убедиться, что система будет стабильно работать даже при наихудшем сценарии потерь.
Помимо проверки оптического бюджета, цифровые аттенюаторы используются для стресс-тестирования сетевого оборудования. Например, можно проверить порог чувствительности приёмника или устойчивость трансивера к постепенному ухудшению условий передачи. Другим важным применением является калибровка измерительных приборов, таких как оптические измерители мощности. Путем внесения точно известного затухания с помощью аттенюатора можно проверить линейность и точность показаний измерителя. Таким образом, цифровой аттенюатор превращается из простого ослабителя сигнала в многофункциональный инструмент диагностики и обеспечения качества всей оптической инфраструктуры.
Цифровой оптический аттенюатор KIWI-4900: точность и надёжность для профессионалов
В ассортименте компании Kiwitech цифровой оптический аттенюатор KIWI-4900 представляет собой образец современного, точного и удобного прибора для решения профессиональных задач. Его характеристики и функционал разработаны с учётом реальных потребностей инженеров, работающих с ВОЛС. Прибор поддерживает работу на ключевых для телекоммуникаций длинах волн — 1310 нм, 1490 нм и 1550 нм, что покрывает большинство стандартных и PON-сетей.
Главной особенностью модели является широкий динамический диапазон регулировки затухания — от 0 до 60 дБ с высоким разрешением в 0.1 дБ. Это позволяет с ювелирной точностью моделировать как незначительные потери, так и экстремальное ослабление сигнала, характерное для длинных магистральных линий. Низкий уровень собственных вносимых потерь (менее 2.5 дБ) и высокое возвратное затухание (более 40 дБ) гарантируют минимальное влияние прибора на тестируемую систему и защиту от паразитных отражений. Эргономичное управление с передней панели, возможность сохранения десяти предустановленных значений, а также автосохранение последних настроек при выключении делают работу с прибором быстрой и эффективной.
Для работы в полевых условиях KIWI-4900 обладает автономностью до 20 часов от трёх батарей типа АА, что достаточно для полного рабочего дня. Компактные габариты и прочный корпус, рассчитанный на эксплуатацию в широком диапазоне температур, обеспечивают его надёжность при транспортировке и использовании вне лаборатории. Всё это делает KIWI-4900 не просто измерительным прибором, а стратегическим инструментом для построения, сертификации и обслуживания надёжных волоконно-оптических сетей. Правильное применение цифрового аттенюатора на этапах тестирования и ввода в эксплуатацию позволяет предотвратить будущие аварии, гарантировать соответствие сети проектным параметрам и существенно продлить срок её бесперебойной службы.
Профессиональная поддержка оборудования и услуг от Kiwitech
Компания Kiwitech понимает, что надежная работа профессионального оборудования требует комплексного подхода, выходящего за рамки простой продажи. Мы обеспечиваем полный цикл поддержки для ваших инструментов и специалистов, чтобы гарантировать максимальную эффективность на каждом этапе работы с ВОЛС.
Сервисный центр и метрологическая поверка
Сервисный Центр ООО «Кивитех» оказывает полный спектр услуг по ремонту и техническому обслуживанию оптических сварочных аппаратов и контрольно-измерительного оборудования, используемого при строительстве и эксплуатации ВОЛС. Наши услуги включают в себя ремонт измерительного и сварочного оборудования, настройку скалывателя, а также периодическое и регламентное техническое обслуживание для профилактики неисправностей и поддержания приборов в идеальном состоянии.
Для обеспечения точности и соответствия измерений государственным стандартам мы проводим метрологическую поверку и калибровку всего спектра оборудования: оптических рефлектометров, измерителей оптической мощности, оптических тестеров, источников излучения и оптических аттенюаторов. Регулярная поверка — это залог достоверности ваших измерений и уверенности в качестве построенной сети.
Обучение специалистов и аренда оборудования
Повышение квалификации ваших сотрудников — это инвестиция в качество и скорость работы. Мы предлагаем специализированные курсы: от «Основ монтажа и тестирования ВОЛС» для новичков до «Углубленного курса» для опытных инженеров. Программа «Работа с оборудованием для тестирования параметров ВОЛС» позволит вашей команде в полной мере освоить возможности современных приборов, включая цифровые аттенюаторы.
Для выполнения разовых проектов или на период роста нагрузок мы предлагаем услугу аренды профессионального оборудования. Вам доступны для аренды:
- Рефлектометры и оптические тестеры для измерений
- Сварочные аппараты и скалыватели для монтажа
- Цифровые оптические аттенюаторы для моделирования линий
- Анализаторы потоков Е1 для диагностики
